NT6000現場總線，架設智慧電廠“信息高速”

發布時間：2019-03-26

訪問量：10433

2019年3月8日中午11點58分，伴隨著5…4…3…2…1…倒計時結束，京能十堰熱電集控室內(nei) 掌聲雷動，歡呼一片。京能十堰熱電有限公司第二台350MW超臨(lin) 界機組圓滿完成168小時試運行，標誌著該項目一期工程全部完成建設，投入商業(ye) 運行。

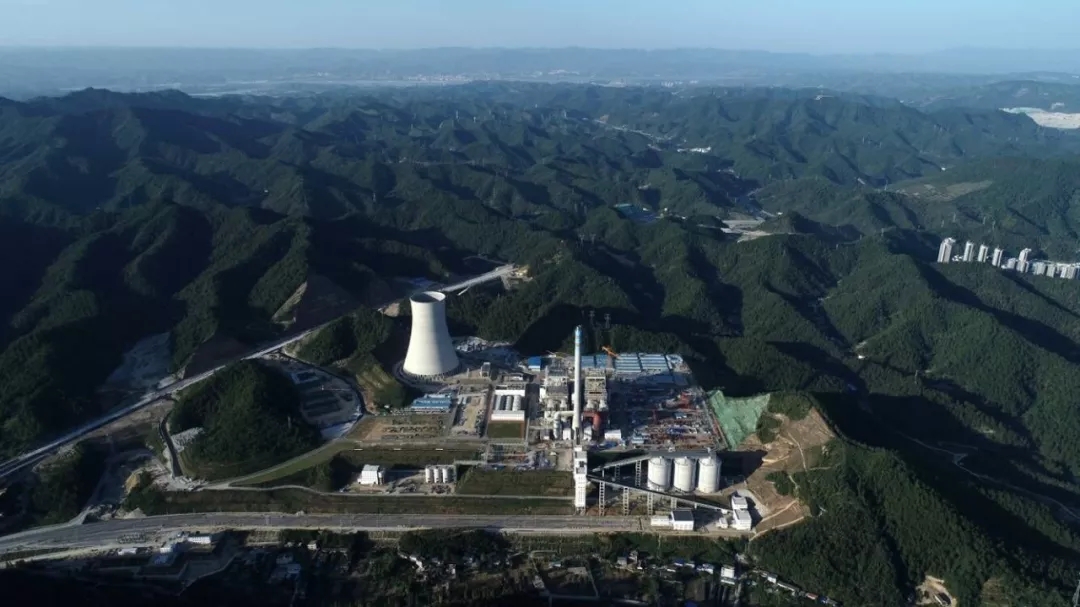

京能十堰熱電聯產(chan) 項目建設兩(liang) 台350MW超臨(lin) 界燃煤發電機組,該項目是京能集團和十堰市政府共同建設的南水北調標杆工程、民生工程、生態環保工程及社會(hui) 效益、生態效益的工程。京能十堰熱電是京能集團信息化、數字化、智能化示範性電廠，全廠總線覆蓋率高達65%的設備，是國內(nei) 現役火電機組中占比較高的。涉及30多個(ge) 品牌，百種型號智能設備，G22恒峰股份為(wei) 本工程提供現場總線控製係統，同時配套總線設備管理軟件（AMS）。大大提高運行人員的維護效率，保證機組安全穩定運行。該項目中NT6000智能分散控製係統現場總線解決(jue) 方案的成功應用再次表明國產(chan) 自主品牌現場總線技術已經進入一個(ge) 全新水平，完全可以和進口控製係統媲美，甚至在部分關(guan) 鍵技術上實現了超越與(yu) 領先。

科技日新月異，電廠自動化技術也在不斷吸取新的科技成果，控製係統和控製理念都在不停的更新迭代。隨著現代新技術應用普及（物聯網、雲(yun) 計算、大數據分析、人工智能等），傳(chuan) 統數字化電廠正在向智慧電廠發展道路上邁進，這也要求設備高度智能化，能夠根據診斷數據對智能設備進行經濟、安全、可靠的管理。現場總線（FCS）技術實現了現場設備的智能化、數字化，為(wei) 智慧電廠提供了豐(feng) 富的數據基礎。這就勢必推動現場總線技術在發電廠的大範圍使用。

什麽(me) 是現場總線

先來個(ge) 標準定義(yi)

現場總線是連接智能現場設備和自動化係統的數字式、雙向傳(chuan) 輸、多分支結構的通信網絡，它的關(guan) 鍵標誌是能支持雙向、多節點、總線式的全數字通信，隨著現場總線技術與(yu) 智能儀(yi) 表管控一體(ti) 化的發展，這種開放型的工廠底層控製網絡構造了現場總線控製係統。

再來個(ge) 通俗點的

它是將控製係統每個(ge) 現場智能設備變成一個(ge) 節點，然後通過某個(ge) 總線網絡協議將各個(ge) 節點連接起來，從(cong) 而達到數據讀取、分析、控製等功能。其發展的初衷是用數字通信代替一對一的模擬通信，把數字通信網絡延伸到工業(ye) 過程現場。

傳(chuan) 統每個(ge) 設備數據上傳(chuan) 至DCS均需要布放一根或多根電纜且數據比較單一；

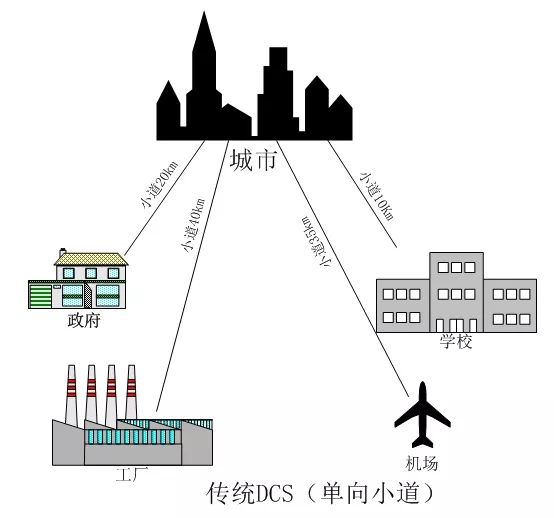

傳(chuan) 統DCS就猶如隻能一人單向行走的羊腸小道，且每個(ge) 設備到控製係統均需要修建一條這樣的小道。

現場總線控製係統實現了在1條總線電纜上同時采集多台設備的數據且數據豐(feng) 富多彩；

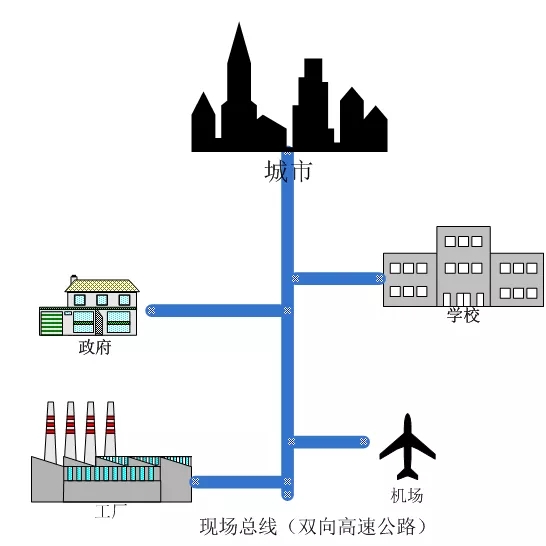

現場總線猶如可以雙向同時多輛車高速行駛的高速公路，每個(ge) 設備隻需要連接至高速公路。

作為(wei) 傳(chuan) 統DCS的繼承和發展，行業(ye) 專(zhuan) 家們(men) 逐步意識到FCS技術的先進與(yu) 設備維護的便利，較多電廠在先期建設中大膽開展現場總線技術的應用嚐試，並與(yu) 傳(chuan) 統DCS係統有效結合，多采用“傳(chuan) 統DCS+現場總線”的方式，保障了電力技術的與(yu) 時俱進，同時實現機組經濟、可靠、穩定運行。

那麽(me) 火電行業(ye) 使用現場總線的優(you) 點在哪：

① 傳(chuan) 輸數據更加精確：傳(chuan) 統模擬傳(chuan) 輸經過多次數模或模數轉換，信號在線路中損耗和幹擾，必定產(chan) 生偏差；而現場總線數字量傳(chuan) 輸，精度高，數據更加接近實際測量。

② 提供豐(feng) 富的設備信息數據：總線中傳(chuan) 輸設備的各類參數，可以包含測量值、控製值，也可以包含設備的狀態信息、報警信息、維護信息等等。

③ 減少電纜鋪設和施工成本：原本1台設備可能需要鋪設幾根電纜，而現在多台設備僅(jin) 需鋪設一根電纜。

④ 提升設備健康管理能力：因設備信息完善，根據信息可以預判故障，鎖定故障點，方便維護與(yu) 管理。

⑤ 降低全生命周期運行成本：降低了因設備故障造成的能耗損失，甚至非停損失，降低維護成本。

⑥ 提升自動化、信息化、智能化水平：使用後大量有用數據將被提取利用，為(wei) 大數據平台的事故預判、專(zhuan) 家係統等提供數據基礎。

NT6000的現場總線解決(jue) 方案

接下來可以說說

NT6000智能分散控製係統了

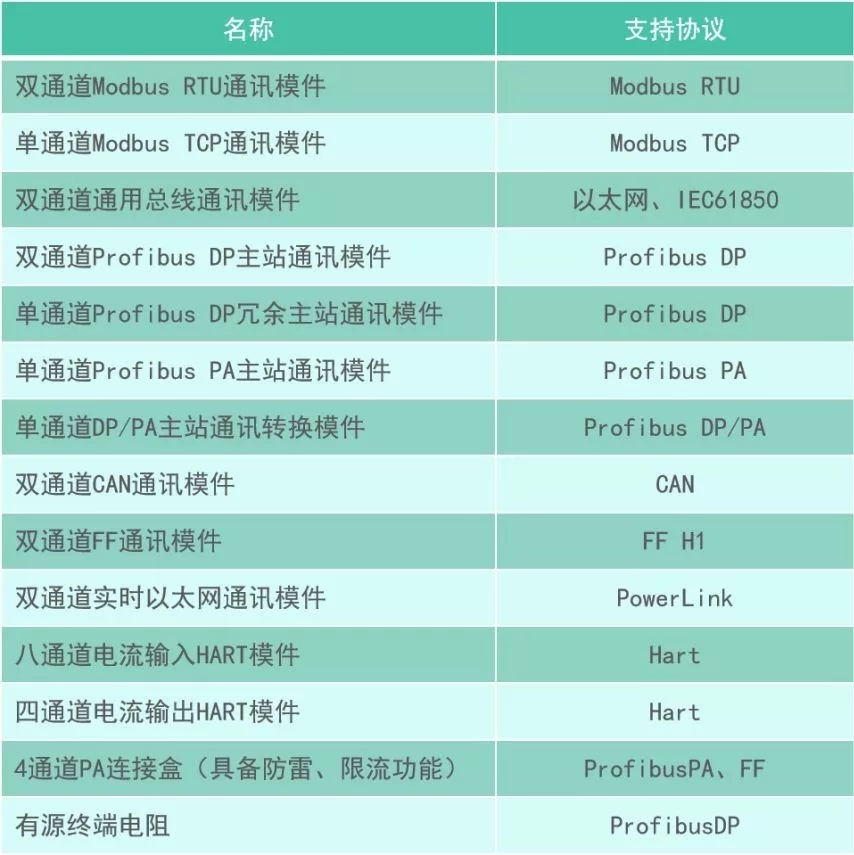

常用現場總線類型多達20多種，給標準化帶來了困難，進而影響設備選型，增加設備的集成製造成本。NT6000為(wei) 了兼容性和擴展性，傾(qing) 心投入、自主研發了工業(ye) 現場常用總線模塊及其配套產(chan) 品：

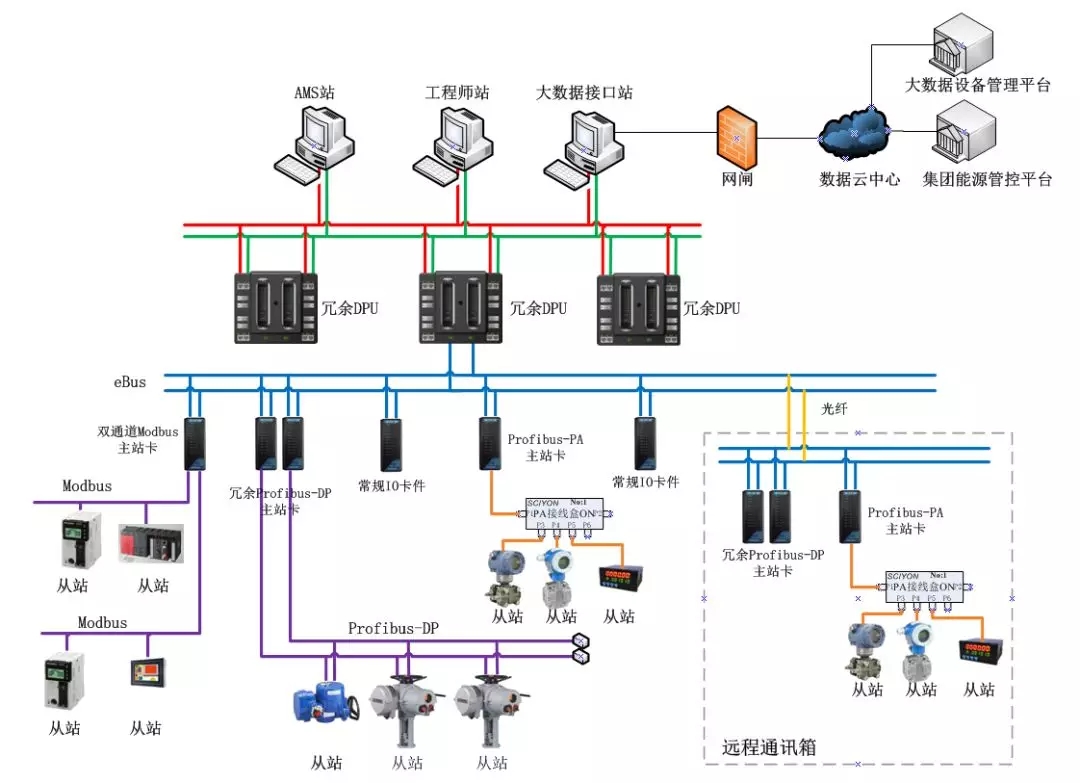

京能十堰熱電采用了其中應用較為(wei) 廣泛的Profibus現場總線解決(jue) 方案。其中包括整體(ti) 的工程設計和現場總線軟件及硬件，支持整個(ge) Profibus現場總線體(ti) 係結構。其總線結構如下圖：

網絡架構層次清晰：現場總線設備網絡、ebus IO網絡、eNet雙冗餘(yu) 控製網絡：

現場智能設備可以連接到多樣的現場總線協議主站卡，兼容性、擴展性強；可以通過光纖連接至主站卡，也可以就地安放通訊箱，結構多樣。IO網絡連接IO卡件和現場總線主站卡，同時兼容多種現場總線，如Modbus、Profibus、FF、HART等。eNet為(wei) 雙冗餘(yu) 百兆以太網，通過SyncAMS、SyncBASE數據庫采集、存儲(chu) 數據並上傳(chuan) 至雲(yun) 中心。大量數據的提取對智慧電廠的發展打下堅實基礎。

不同類型的現場總線組態、配置與(yu) 常規IO組態均使用同一軟件，簡單易用。

NT6000 CCM組態軟件

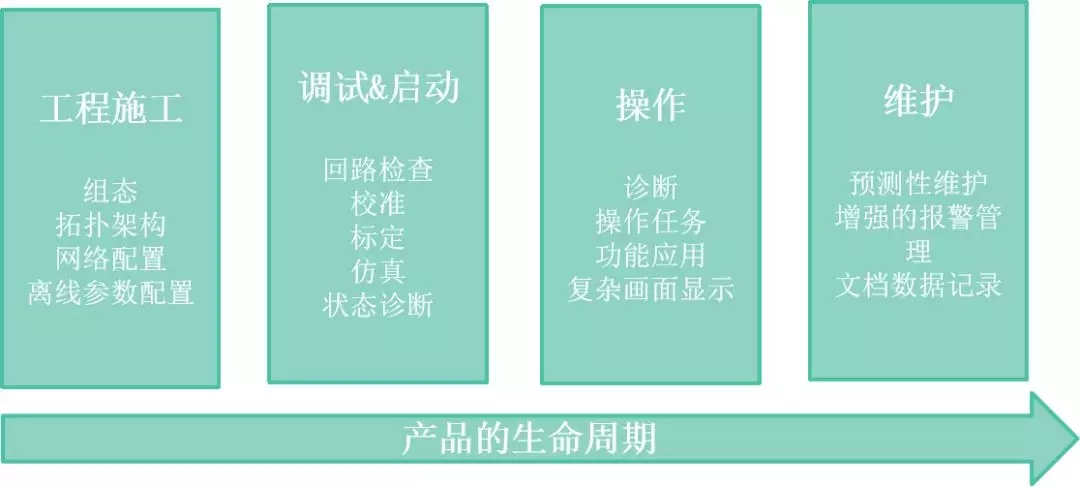

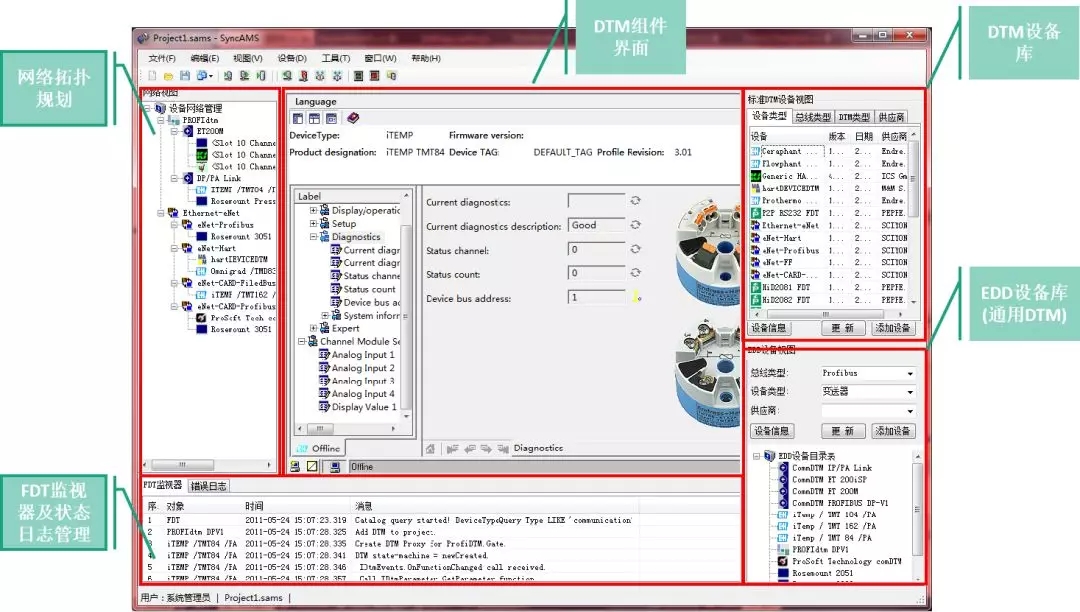

NT6000係統還配備了智能設備管理軟件SyncAMS設備管理軟件，應用了FDT技術，數據透明訪問，支持不同網絡的複雜嵌套通訊，支持複雜設備描述，包括高級診斷和預測維護等功能描述。支持設備廠家的專(zhuan) 有技術，可以嵌套設備廠家的專(zhuan) 業(ye) 指導，充分展現各廠商智能設備的固有特性。脫離了死板的表格數據。
