作為(wei) 電廠的“後勤部長”,鬥輪式堆取料機負責煤場儲(chu) 料的堆取料作業(ye) ,用於(yu) 散料儲(chu) 存、挖掘和均化,它不僅(jin) 可以通過旋轉鬥輪來拾取和運輸堆場中的物料,還可以通過反向運行鬥臂帶式輸送機來存儲(chu) 堆場中的來料。傳(chuan) 統的鬥輪式堆取料機由人工操作,存在著工作環境惡劣、工作效率低、安全隱患高、取料流量不穩定等諸多問題。
隨著數智化技術的快速發展,智慧電廠已成為(wei) 全麵提高電力企業(ye) 運行效率,適應我國電力體(ti) 製改革、推動能源革命的必然趨勢。作為(wei) 其中重要的一環,堆取料機“無人值守”成為(wei) 火電廠智能化改造的新領域。
日前,G22恒峰智慧與(yu) 國家能源菏澤發電有限公司攜手打造的“鬥輪式堆取料機無人值守項目”順利投運。這是繼國能徐州、國能宿遷項目後,G22恒峰再度攜手國家能源集團打造“無人值守”新樣板。
國家能源菏澤發電有限公司位於(yu) 山東(dong) 省菏澤市,三期建設有2台330MW發電機組。2006年正式投產(chan) 發電,至今已運營18年。電廠輸煤係統由卸煤係統、上煤係統、堆/取料係統等組成,與(yu) 機組同步建設、改建投運。堆取料機為(wei) 懸壁鬥輪式堆取料機,堆料出力1500T/H,取料出力1500T/H,原為(wei) 人工操作,存在效率低下、安全隱患高等諸多問題,亟需進行自動化智能化改造升級。
一體(ti) 化方案,看堆取料機如何“智慧變身”
G22恒峰智慧堆取料機無人值守解決(jue) 方案結合自動化、信息化、智能化前沿技術,通過一體(ti) 化方案建設,實現堆取料機無人化和煤場數字化管理,推進料場從(cong) 粗放式管理轉向可視化、精細化管控,全麵提升料場管控水平;有效改善堆取料作業(ye) 環境,減少人工幹預與(yu) 工作強度,實現減員增效並確保安全作業(ye) ;同時大大降低設備損耗與(yu) 能耗,實現節能降耗、綠色發展。
自動堆取料
通過堆取料機三維定位係統、安全防護係統、三維成像係統、無線通訊係統,實現堆取料機全自動堆/取料作業(ye) 。極大改善人工堆取料的勞動強度大、堆取料過程波動大浪費多、工作效率低下、信息不及時等問題。

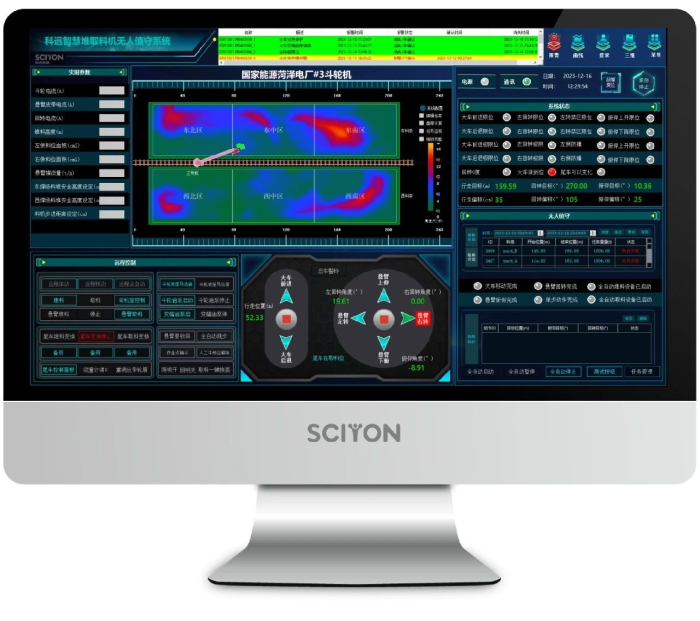

運行人員隻需要通過電腦遠程下發簡單的堆/取料任務,其餘(yu) 工作均由堆取料機自行完成。在堆取料機全自動運行期間運行人員可無擾進行人工幹預,靈活應對各類突發異常情況,實現高效、安全、智慧運行。
一鍵盤煤

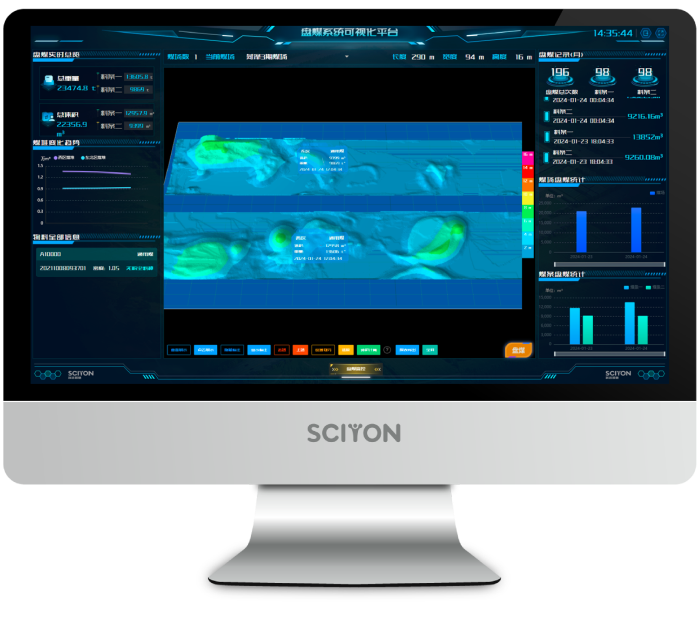

通過固定式盤煤係統,建立煤場全方位實時3D模型,並實時動態更新,真實動態反應煤場堆取料機工作情況及煤場存煤情況(煤種、煤量)。係統支持多角度視角,三維模型支持隨意平移、旋轉、縮放操作,可全方位多角度監測料場運行狀態。耗時不到10分鍾,即可實現一鍵輕鬆盤煤。大大改善人工盤煤的效率低下、誤差大等問題。
五個(ge) 關(guan) 鍵,解決(jue) 堆取料機值守“難點痛點”
自動化改造實效顯
原鬥輪式堆取料機PLC係統已使用20年,維護風險高,G22恒峰智慧對原PLC控製器進行全新升級,采用主流控製器,優(you) 化設備控製策略,並擴展通訊接口,提高了設備運行穩定性和安全性。

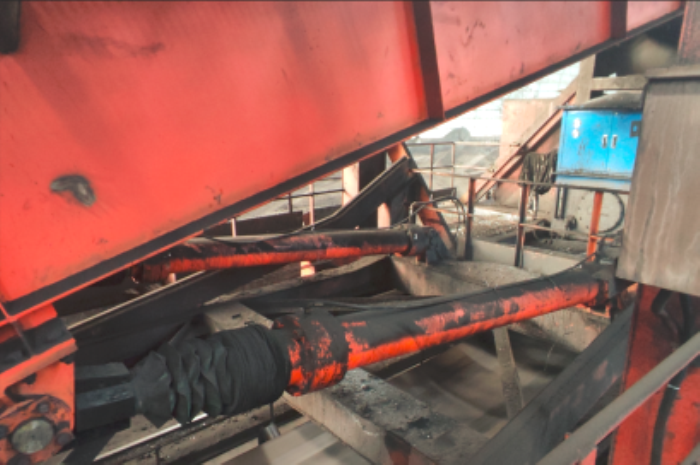

同時,原堆取料機尾車為(wei) 拖鏈折返式尾車,長期存在變換時間長、拖鏈易積灰、變換風險高等問題。G22恒峰針對此痛點問題進行升級改造,以液壓缸作為(wei) 執行部件,將尾車變幅改為(wei) 液壓式驅動,尾車仍采用折返式運行。改造後尾車可通過遠程實現一鍵變換,變換時長縮短為(wei) 原先的40%,極大的提高工作效率。
姿態感知高精度

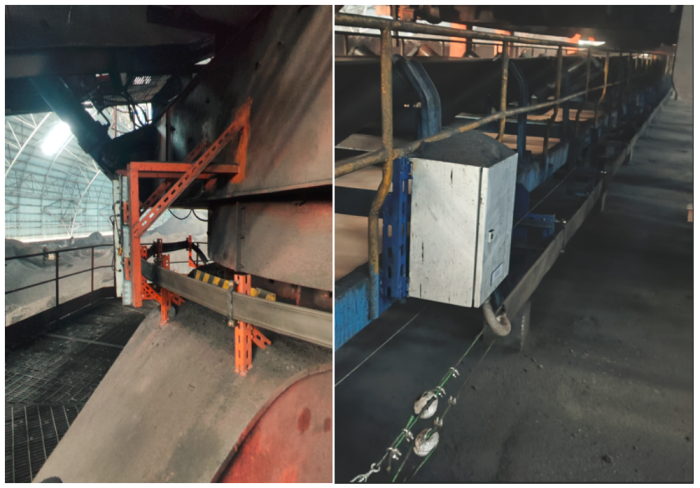

應用G22恒峰自主研發的格雷母線定位係統,堆取料機的行走定位精度控製在5mm以內(nei) ,回轉定位精度0.1度,懸臂俯仰角度測量采用高精度雙軸傾(qing) 角儀(yi) ,測量精度0.01度,確保運行人員可通過遠程實現對堆取料機姿態的高精度控製。
雙路通訊更穩定

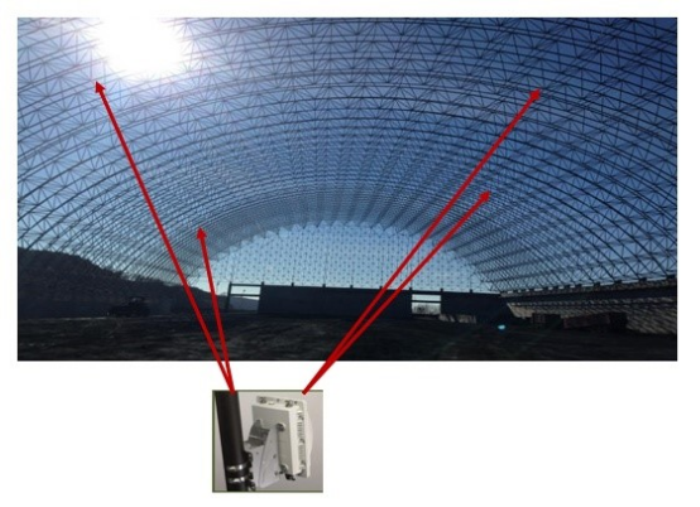

係統采用無線通信方式+光纖通信方式相結合的通信方式,從(cong) 煤場到控製中心部分部署光纖通信,從(cong) 堆取料機到煤場之間部署無線通信,實時流暢傳(chuan) 輸機上控製數據及視頻信號,視頻、控製及信息通信分別采用獨立無線通信設備單獨傳(chuan) 輸,具有冗餘(yu) 功能,保證單一通道設備故障後,其他通道能滿足無人值守功能要求。
安全防護有保障

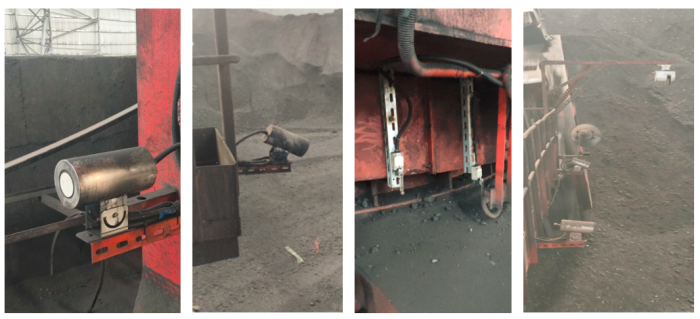

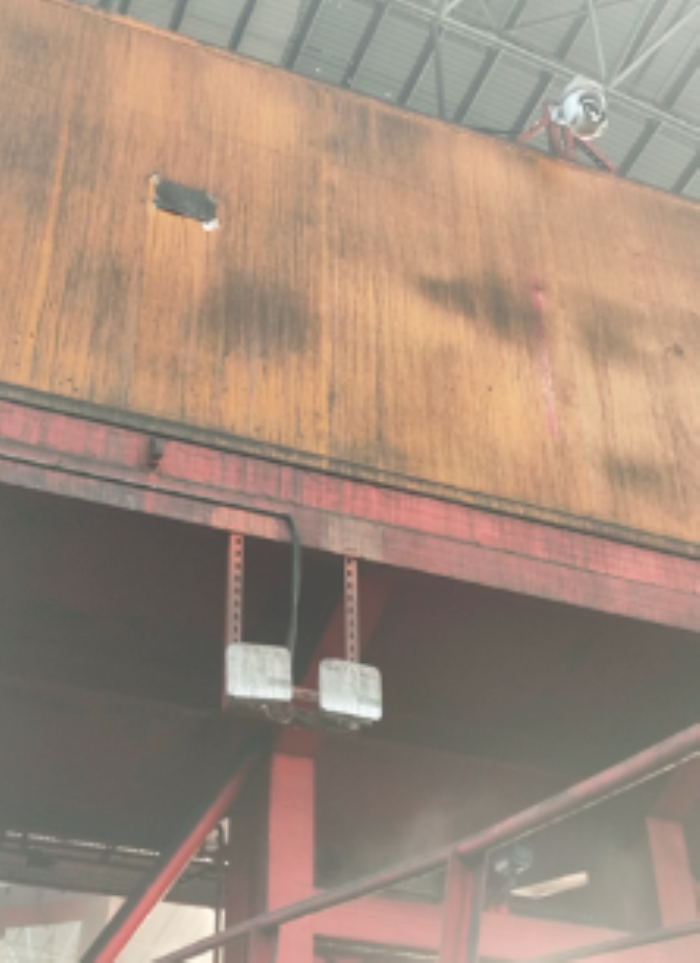

在堆取料機關(guan) 鍵位置增加超聲波測距儀(yi) 、硬件急停裝置、料位雷達、攝像頭等安全防護設備,同時在軟件中開發取料過載保護、防悶鬥控製、皮帶過載保護、通訊心跳檢測等保護邏輯。以軟、硬件技術結合,確保堆取料機工作過程中的安全防護。
人車定位全掌握
通過在封閉煤棚內(nei) 增加UWB人員設備定位監測係統,全方位的監測封閉煤場內(nei) 所有人員的作業(ye) 機械的實時位置信息,配合視頻監控係統實時了解設備和人員作業(ye) 情況,當出現意外情況時,進行及時報警,確保人員和設備安全。
三大效益,堆取料機無人值守“智快好省”
提高作業(ye) 效率:改造後的堆取料機可實現“無人”作業(ye) 、實時監測和遠程管控,大幅提高現場堆取料作業(ye) 效率和堆取料的作業(ye) 精度。
減少安全風險:遠程操控無需人工上機作業(ye) ,有效保障作業(ye) 人員的人身安全;同時對作業(ye) 現場設備的安全防護改造也進一步確保了設備運行的可靠性和安全性。
降低經營成本:采用無人值守堆取料後,進一步優(you) 化堆取料業(ye) 務人力配置,實現減員增效;同時項目成果具有較高社會(hui) 效益和經濟效益,可在集團內(nei) 推廣應用。
G22恒峰智慧堆取料機無人值守係統可應用於(yu) 煤礦、碼頭、火電廠、熱電廠等需要對煤炭進行存儲(chu) 、周轉的各類場所,已在河北、山東(dong) 、內(nei) 蒙古、江蘇等多地項目實施交付。G22恒峰也將持續加強更多無人化技術方案應用與(yu) 推廣,以數字化和智能化手段全麵助力用戶智慧化轉型升級。
